Оборудование для водоподготовки систем холодоснабжения

Оборудование серии SZ предназначено для заправки и эвакуации водо-гликолевого р-ра из системы холодоснабжения и отопления. Всего есть 4 типоразмеров бака и 3 типоразмера многоступенчатого
насоса для заправки системы водо-гликолевым раствором. Заправка и эвакуация производится по одной и той же системе трубопроводов. Необходимый напор насоса определяется по следующей формуле.

Н насоса = Н столба + Н дав.

Н столба – расстояние от точки врезки насоса в систему до верхней точки данной системы, через которую происходит сброс воздуха при заполнении.

Н дав. – рекомендуемого значение избыточного давления в системе холодоснабжения. Это равно ~1,5 бара или 15 м.

Выбор типа станции заправки.
SZ- объем бака – типоразмер насоса.
SZ — 500 – А.



Таблица выбора типора змера насоса

N. Типоразмер насоса Характеристика насоса Напор насоса
1. А. Напор насоса при расходе водо-гликолевого 40% р-ра равного 1м3/час
N=0,55кВт(220/1/50)
36м
2. B. Напор насоса при расходе водо-гликолевого 40% р-ра равного 1м3/час
N=0,75кВт(220/1/50)
55м
3. C. Напор насоса при расходе водо-гликолевого 40% р-ра равного 1м3/час
N=1,1кВт(220/1/50)
100м

ss

Комплектность поставки:

  • Многоступенчатый высоконапорным насос с обратным клапаном
  • Два шаровых вентиля диаметром 1« (25 мм)
  • Четыре шаровых вентиля диаметром 1 1/2« (40 мм)

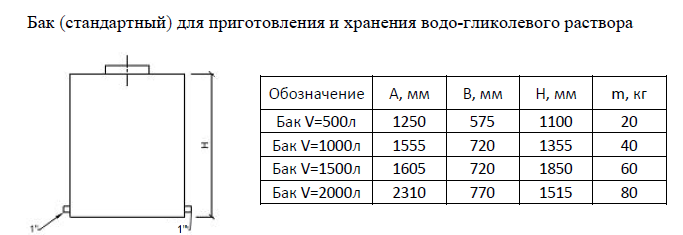

  • Прямоугольная пластиковая емкость для водо-гликолевого р-ра укомплектована сливным патрубком с наружной резьбой диаметром 1« (в нижней части бака), резьбовой крышкой с дыхательным клапаном, сливным патрубком с наружной резьбой диаметром 1 1/2« (в нижней части бака) и мерной трубкой.

Примечание:
— В комплект поставки НЕ входят: сгоны, трубы, переходники, расходные материалы.

ss2

Для упрощения процесса первоначальной заправки годовым водо-гликолевым р-ром или концентрированным гликолем бак, мы рекомендуем использовать малогабаритный погружной насос. Это насос опускается в тару (как правили бочка 50 л), а гибкий шланг просовывается в заливную горловину бака.



Модель комплекта SZ Стоимость  в  EURO с учетом НДС

SZ-500B

2327

SZ-1000B

2587

SZ-1500B

2860

SZ-2000B

3250



Каталог на станцию заправки водо-гликолевым р-ром

Заявка на подбор гидромодуля
